ADU (Advanced Display Unit) 7 Inch

https://jt-performance-16.odoocloud.nl/web/image/product.template/561/image_1920?unique=f644a39

The ADU can be programmed completely according to your own wishes. Connection options: 2x Canbus, 1x Serial, 8x digital input, 8x analog input. G-sensor, Gyroscope, temperature, light sensors built-in. Comes with connector, laminated pinout, and mounting bolts and nuts

1,349.00 € 1349.0 EUR 1,349.00 € VAT Included

1,114.88 € VAT Included

Not Available For Sale

(1,349.00 € / Units)

    This combination does not exist.


    Website Product Category :
    ADU Serie , ADU Serie
    Share :


    We zijn trots om de nieuwe ECUMASTER Racing Dash-familie van producten aan te kondigen. We hebben de ADU5 en ADU7 ontworpen in reactie op de vraag van de markt naar een kosteneffectief dash-display met logmogelijkheden. Ons specifieke doel was om een volledig aanpasbare, rijke functie, hoogwaardige oplossing te creëren voor competitieve coureurs. We hebben samengewerkt met professionele coureurs en race-ingenieurs en de ADU ontworpen om aan hun eisen te voldoen.

    Bovenal is de ADU ontworpen om alle kritieke informatie gemakkelijk leesbaar weer te geven, samen met een uitgebreide strategie voor het weergeven van waarschuwingen.

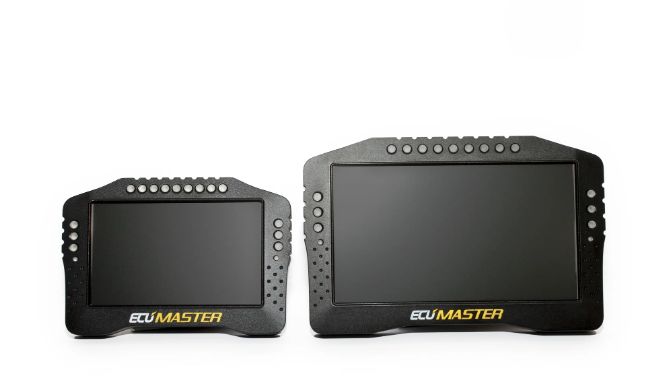

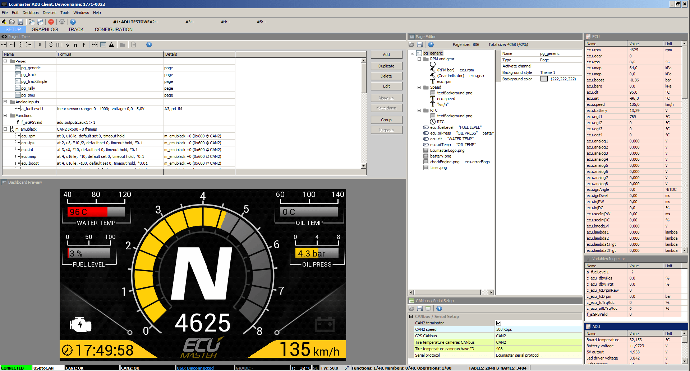

    Onze Advanced Display Units zijn beschikbaar in versies van 5" en 7". Beide versies hebben een hoogwaardig, goed zichtbaar, anti-reflecterend scherm, waardoor perfecte zichtbaarheid onder alle lichtomstandigheden wordt gegarandeerd. De ADU wordt geleverd met meerdere vooraf geconfigureerde pagina's die door de eindgebruiker kunnen worden aangepast om de benodigde gegevens weer te geven tijdens elke racefase (bijv. training, kwalificatie, race, probleemoplossing, enz.). Pagina's kunnen handmatig of automatisch worden gewijzigd (op basis van gedefinieerde voorwaarden). Elk kanaal dat op een pagina wordt weergegeven (meters, pictogrammen, tekst, enz.) kan eenvoudig in realtime worden aangepast met gebruiksvriendelijke software op basis van Windows. Ons uitgebreide overlay-systeem vergemakkelijkt een weergave van meerdere pagina's voor belangrijke gegevens (bijv. lage oliedruk, snelste ronde, enz.) onafhankelijk van de daadwerkelijke weergegeven pagina.

    De ADU is ook uitgerust met 15 ultraheldere RGB-leds die kunnen worden gebruikt als een geavanceerde schakellamp die afhankelijk is van de versnelling en kan worden aangepast met door de gebruiker gedefinieerde logica (voor waarschuwingen, laag brandstofniveau, enz.). Door gebruik te maken van IR-beacons of een GPS-systeem verandert het display in een krachtige rondetimer met een voorspellende timingfunctie. Door de kwalificatiepagina te selecteren, schakelt u een "Kwalificatiemodus" in die gebruikmaakt van geavanceerde voorspellende rondetiming op basis van automatisch bijgewerkte "beste" referentieronden.

    Gebruikersconfigureerbare timers kunnen worden aangepast voor extra functionaliteit (bijv. pitstop-timer, enz.). De ADU ondersteunt ook thermische camera's voor het monitoren van remblokken of bandentemperaturen (tot 16 punten per band). Communicatie met andere apparaten in de auto wordt geleverd via twee ingebouwde, onafhankelijke CAN-BUS-communicatiepoorten. CAN-sjablonen worden geleverd voor de meest populaire ECUs en zijn volledig configureerbaar, zodat u onze hardware kunt aansluiten op vrijwel elk motorsysteem voor het beheer.

    Om ervoor te zorgen dat alle functies naadloos werken, is ons apparaat gebaseerd op een 32-bits automotive controller gekoppeld aan een state-of-the-art grafische processor. Deze combinatie biedt de perfecte werkomgeving voor elke ingenieur of coureur en garandeert anti-aliasing, hoogwaardige graphics met 50 frames per seconde. Voor verdere gegevensanalyse kunnen gegevenskanalen worden gelogd naar een USB-flashdrive met een frequentie tot 500Hz. Al deze "Must Have" functies en meer zijn ondergebracht in een robuuste, speciaal CNC-bewerkte, zwart geanodiseerde behuizing.


    Gratis, eenvoudig te installeren firmware-upgrades verbeteren bovendien de systeemmogelijkheden (bijv. nieuwe strategieën, triggerpatronen, CAN-gegevensstromen).

    Algemene specificaties:

    Bedrijfsspanning: 6-22V, immuun voor transiënten volgens ISO 7637, met omgekeerde polariteitsbeveiliging

    CPU: 32 bits, automotive, 90MIPS Temperatuurbereik: -30°C tot 80°C

    Behuizing: Geanodiseerd aluminium, CNC-bewerkt, IP61 Connector: Automotive 36-weg AMP-connector

    5" display: Anti-glare TFT, 800x480, actief gebied 108x64,8 mm, lichtsterkte 600 cd/m2

    7" display: Anti-glare TFT, 800x480, actief gebied 154,08x85,92 mm, lichtsterkte 500 cd/m2

    Waarschuwingen: 15 x ultraheldere RGB-leds

    Communicatie: CAN: 2 x CAN 2.0B (250, 500, 1000 kbps) onafhankelijk Serieel: RS232 (Rx, Tx)

    USB: Ja, voor datalogging (dash-programmering moet worden uitgevoerd via CAN, met gebruik van een CAN-naar-USB-adapter, Peak Pcan of Kvaser-kabel)

    Ingangen: Analoge ingangen: 8 analoge ingangen, 10 bits, 500Hz, software-selecteerbare pull-ups/pull-downs

    Digitale ingangen: 8 ingangen met door de gebruiker gedefinieerde gevoeligheid Uitgangen: Algemeen doel 2 x beveiligde 3A lage zij-uitgangen

    Andere:

    Versnellingsmeter: 3-assige gyroscoop en 3-assige versnellingssensor

    Lichtsensor: Ingebouwd voor automatische helderheid

    Temperatuursensor: Ingebouwd om de interne temperatuur van het apparaat te volgen

    Real-time klok: Ingebouwd met batterijback-up

    Functies: Rondetimer: Rondetimer met geheugen, voorspellende timing, geactiveerd door een baken of GPS

    Aanpassing: 48 beschikbare pagina's, door de gebruiker gedefinieerde inhoud, aangepaste afbeeldingen toegestaan

    Functies: Wiskundige kanalen, logische functies

    Overlays: Ja, door de gebruiker gedefinieerd

    CAN-stream: Door de gebruiker gedefinieerd, tot 48 invoerberichten, vooraf gedefinieerde streams voor populaire ECUs

    Loggen: Geheugen: USB-flashgeheugen Snelheid: Tot 500Hz per kanaal Real-time klok: Ja

    Ondersteunde ECUs:

    AEM

    Ecumaster PMU

    Emtron

    Hondata Kpro

    Life Racing

    LINK ECU

    Megasquirt 2 & 3

    Pectel SQ-6

    Syvecs

    VI-PEC

    OBD 2 over CAN ecus

    Elke ECU die gegevens kan verzenden via CAN BUS
